49-inch videomuurbeugel

Dit modulaire montagesysteem is exclusief ontworpen voor 49-inch LCD-videowandpanelen, die meerdere schermen ondersteunen om grote displaywanden te vormen. Vergeleken met de 46-inch versie wegen 49-inch panelen meer (elk 20-30 kg) en zijn ze voorzien van dunnere randen, waardoor hogere eisen worden gesteld aan het draagvermogen van de beugels en de nauwkeurigheid van de fijnafstelling. De beugel is gebouwd met verdikte profielen en uitgebreide fijnafstellingsmechanismen en garandeert langdurige vlakheid en stabiliteit voor grote videowanden. Het is ideaal voor hoogwaardige vergaderruimtes, beurshallen van merken, informatieschermen in de metro, achtergrondmuren voor grote evenementen en andere scenario's.

Materiaal- en structurele specificaties

Waarom kiezen aannemers voor deze speciale 49-inch beugel?

Productvoordelen

1. Nauwkeurige aanpassing van de opening voor 49-inch panelen met ultradunne rand

49-inch panelen hebben over het algemeen dunnere randen dan 46-inch panelen en zijn gevoeliger voor verbindingsfouten. Uitgerust met een breed scala aan multidimensionale fijnafstemming (verticaal, horizontaal, voor-achter en kantelaanpassing), stabiliseert de beugel openingen op 0,5–1,2 mm voor naadloze, splijtvrije visuele effecten.

2. Hoog laadvermogen tegen langdurige verrekening

Enkele panelen wegen tot 30 kg, en gewone beugels hebben de neiging om na een half jaar gebruik aan de bovenkant naar voren te kantelen of aan de onderkant door te buigen. Door gebruik te maken van een meerpunts verdeelde laststructuur en dragende steunen aan de onderkant, biedt deze beugel een veilig draagvermogen van ≥80 kg. Het heeft seismische en trillingssimulatietests doorstaan ​​en behoudt een stabiele structuur bij continu gebruik van 7x24 uur.

3. Flexibele lay-out met horizontale en verticale gemengde installatie

Ondersteunt willekeurige rij- en kolomcombinaties (2×2, 3×3, 3×4, 1×5, enz.) en gemengde horizontale/verticale matrixindelingen. De vloerstaande versie vereist geen muurboren, geschikt voor marmeren muren, glazen scheidingswanden en tijdelijke installaties.

4. Onafhankelijk onderhoud en snelle verwijdering van één paneel

Onafhankelijk klemontwerp fixeert elk 49-inch paneel afzonderlijk. Bij defecte paneelvervanging en onderhoud aan de achterbedrading is het niet nodig om aangrenzende schermen te demonteren; bediening door één persoon verkort de onderhoudstijd met 70%.

5. Verborgen bedrading voor een nette en conforme lay-out

Aan de zijkanten en achterkant van de beugel zijn onafhankelijke kabelgoten gereserveerd om stroomkabels (sterke stroom) en HDMI/Ethernet-kabels (zwakstroom) van elkaar te scheiden, waardoor signaalinterferentie wordt vermeden en wordt voldaan aan de brandveiligheids- en beveiligingsinspectienormen.

6. Dubbele montagemodi voor verschillende wandtypes

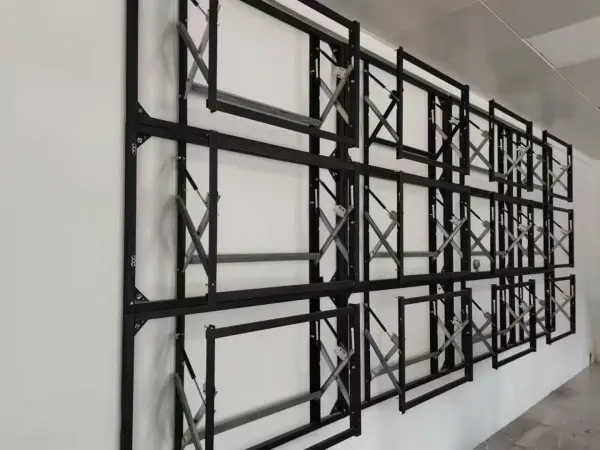

•Wandmontage: voor betonnen en massieve bakstenen muren, standaard M10 expansiebouten meegeleverd

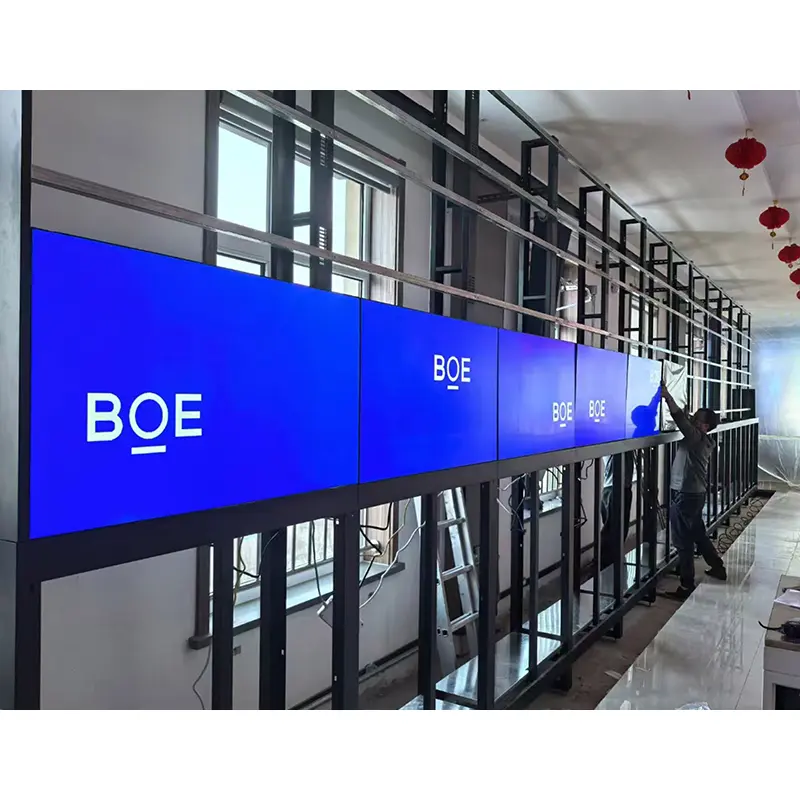

•Vloerstaand: Optionele basis voor niet-boorbare locaties zoals activiteitencentra, tijdelijke tentoonstellingshallen en marmeren muren

Installatiestappen

Twee werknemers nodig; De installatie van een set met 4 panelen duurt ongeveer 2 tot 2,5 uur

1. Schemaontwerp

Bepaal de afmetingen van de beugels op basis van de hoeveelheid panelen (bijvoorbeeld een 3×4-indeling) en markeer de positioneringslijnen op de muur of op de grond.

2. Installatie van het hoofdframe

(1) Wandmontage: installeer horizontale balken (één per rij) die aan de muur zijn bevestigd met M10-expansiebouten op een afstand van ≤600 mm.

(2) Op de vloer staan: Monteer de linker- en rechterkolommen plus de onderste dwarsbeugels, bevestig ze aan de grond met M12-expansiebouten en verstevig de kolommen met diagonale beugels.

3. Installeer de ophangplaten vooraf

Bevestig ophangplaten voor fijnafstelling aan VESA-gaten aan de achterkant van 49-inch panelen, zodat horizontale uitlijning wordt gegarandeerd.

4. Monteer panelen

Begin vanaf de onderste rij, lijn de haken van de ophangplaat uit met de balksleuven, schuif langs de geleidehellingen en maak de onderste grendels vast.

5. Precisiefijnafstelling

Pas de stelschroeven aan met de meegeleverde inbussleutel om uniforme openingen en vlakke paneeloppervlakken te verkrijgen.

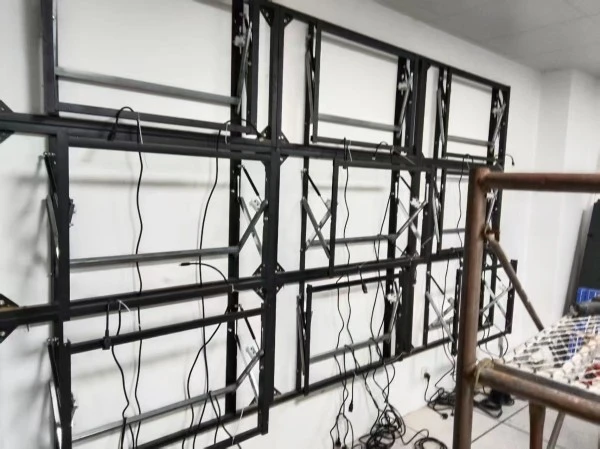

6. Kabelbeheer

Leid de draden langs kabelgoten aan de zijkant, met speciale kabelbinders achter elk paneel.

7. Definitieve vergrendeling

Draai de borgmoeren van alle eenheden vast en inspecteer de algehele vlakheid.

Toepassingsscenario's

Productselectieschema

Veelgestelde vragen

Vraag 1: Kan een 49-inch videomuurbeugel worden gemaakt voor gebogen verbindingen?

A: Het standaardmodel is voor platte verbindingen. Voor omringende beursschermen zijn op maat gemaakte gebogen adapters verkrijgbaar; verstrek straalparameters op verzoek.

Vraag 2: Kan de schermindeling vrij worden aangepast?

EEN: Ja. De modulaire structuur ondersteunt flexibele combinaties met aanpasbare rijen en kolommen.

Vraag 3: Heeft het verwijderen van één paneel invloed op de stabiliteit van de hele videomuur?

A: Het onafhankelijke klemontwerp zorgt ervoor dat de afzonderlijke demontage van één paneel de rest van de structuur niet verstoort.

Vraag 4: Hoe lang blijven de aangepaste tussenruimten consistent na fijnafstelling?

A: Bij normaal gebruik behouden de borgmoeren de nauwkeurigheid van de opening gedurende 6 maanden zonder opnieuw af te stellen; Een halfjaarlijkse inspectie wordt aanbevolen.

Vraag 5: Wat is stabieler: aan de muur gemonteerd of op de vloer?

A: Beide hebben een identieke structurele sterkte. Selectie is afhankelijk van wandomstandigheden:

•Beton/massieve bakstenen muren: aan de muur gemonteerd (lagere kosten)

•Glas/marmer/lichtstalen kielwanden: Vloerstaand (geen muurschade)

•Tijdelijke en mobiele installaties: vloerstaand (herhaalde montage en demontage)
