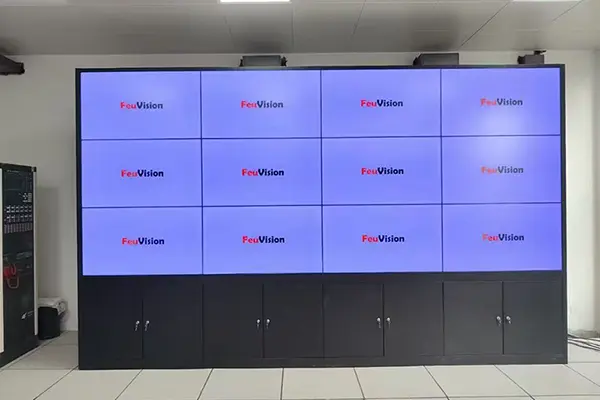

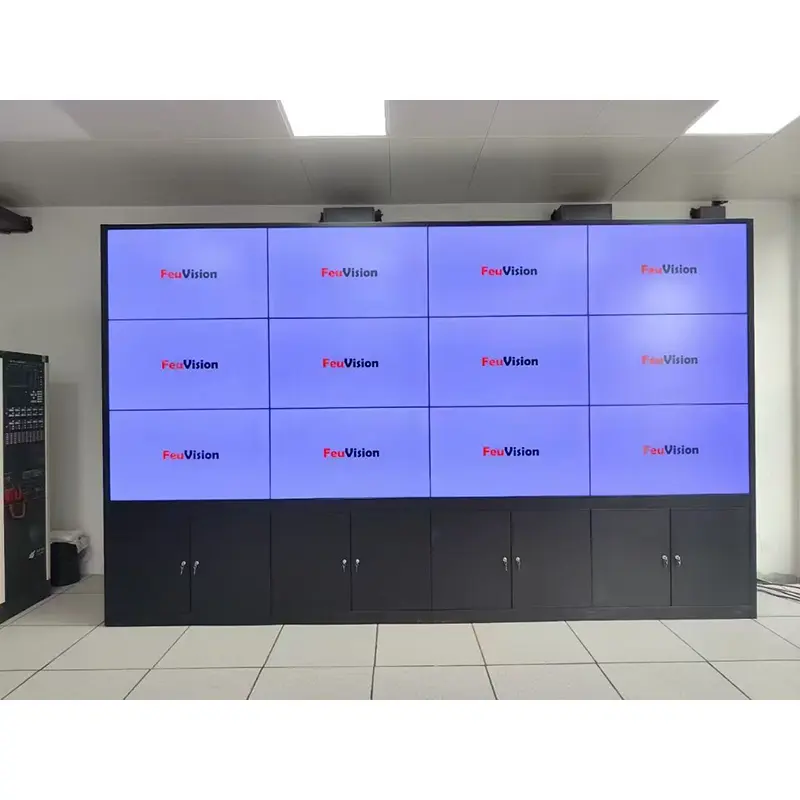

LCD-videomuurbeugel

De LCD-videomuurbeugel is een modulair metalen ondersteuningssysteem dat speciaal is ontworpen voor LCD-videomuren en dat op grote schaal wordt toegepast in scenario's voor het splitsen van meerdere schermen, waaronder beveiligingsmonitoring, conferentiecentra, commerciële reclame- en verkeersleidingscentra. Het is gemaakt van zeer sterke koudgewalste staalplaten met nauwkeurige fijnafstellingsmechanismen en ondersteunt wand- en vloermontage, met onafhankelijke aanpassing voor elk paneel om uniforme verbindingsspleten en een vlak totaaloppervlak te garanderen. Rechtstreeks geleverd door de fabrikant, OEM-aanpassing is mogelijk.

Drie kerntechnische pijnpunten opgelost

1. Ongelijke lasopeningen – 6-voudige fijnafstelling, minimale opening tot 0,5 mm

2. Langdurige verzakking: draagbeugels aan de onderkant + meerpuntskrachtlager, geen vervorming binnen 8 jaar

3. Moeilijk onderhoud – Onafhankelijke demontage voor enkel paneel, vervanging binnen 90 seconden

Gids voor modelselectie

Waarom kiezen voor onze LCD-videomuurbeugel?

1. 6-voudige fijnafstelling voor nauwkeurige controle van de lasopeningen

Uitgerust met verticale, horizontale en 6-voudige verstelmechanismen van voor naar achter voor trimmen na installatie. Zelfs met ±5 mm boorfouten in de muur kunnen de verbindingsspleten worden verkleind tot 0,5–1,5 mm (afhankelijk van de dikte van de schermrand).

Instelbereik:

•Verticaal: ±8 mm

•Horizontaal: ±8 mm

•Voor-achter: ±5 mm

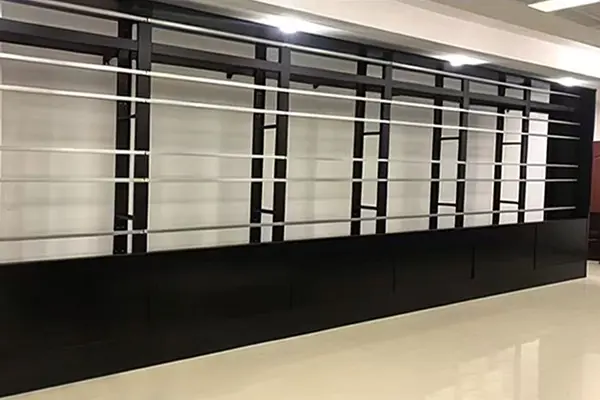

2. Modulair frame voor flexibele indeling

Gesplitst montageframe met nauwkeurig positionerende grendels ondersteunt:

•Enkele rij landschapsindeling (1×N)

•Matrixindeling met meerdere rijen (M×N)

•Portretschermsplitsing (voor digitale signage)

•Gemengde landschaps- en portretindeling

Max. enkele kolomhoogte: 4 m (ca. 6 stuks 46”/ 4 stuks 55” panelen)

Onbeperkte horizontale uitbreiding via meerdere kolommensets naast elkaar

3. Onafhankelijke demontage voor moeiteloos onderhoud

Elk paneel wordt met aparte haken bevestigd. Voor defecte paneelvervanging of inspectie van de bedrading aan de achterkant:

✅Het is niet nodig om aangrenzende schermen te demonteren

✅Demontage door één persoon binnen 90 seconden

✅Geen impact op de algehele stabiliteit van de muur

4. Onderlastbeugels voorkomen doorzakken

Een enkel paneel van 55" weegt tot 35 kg. Gewone steunen zijn uitsluitend afhankelijk van ophanging aan de achterkant, waardoor ze na langdurig gebruik naar voren kunnen kantelen en doorzakken.

Deze steun voegt lastbeugels aan de onderkant toe om het paneelgewicht over de dwarsbalken te verdelen, met een veilig draagvermogen voor één paneel van 80 kg en geen vervorming binnen 8 jaar.

5. Verborgen kabelbeheer voor een nette uitstraling

Speciale kabelgeleidingskanalen gereserveerd in het frame voor gescheiden sterke en zwakke stroombedrading:

HDMI-kabels, netwerkkabels en netsnoeren volledig ingesloten

Geen blootliggende draden aan de voorkant van de videowall

Voldoet aan de normen voor brandbestrijding en veiligheidsinspectie

6. Dubbele installatiemodi, geschikt voor alle wandtypes

Technische parameters

Installatiestappen (aan de muur gemonteerd ter referentie)

2 werknemers vereist; een videowall met 4 panelen duurt ongeveer 2 uur

Installatiestappen voor wandmontage

1. Meten en positioneren: Markeer de boorposities op de muur volgens de verbindingstekening, kalibreer met waterpas

2. Dwarsbalken bevestigen: installeer horizontale dwarsbalken (1 per rij) met M10/M12 expansiebouten, afstand ≤600 mm

3. Ophangplaten vooraf installeren: Bevestig de ophangplaten aan de achterkant van de VESA-gaten van schermen, zorg voor horizontale uitlijning

4. Schermen monteren: Begin vanaf de onderste rij, schuif de schermhaken in de sleuven van de dwarsbalken en maak de grendels vast

5. Stel de verbindingsopeningen nauwkeurig af: Pas de 6-voudige vijzelschroeven aan met een inbussleutel om de openingen te verkleinen tot ≤1,0 mm

6. Kabelbeheer: Leid alle kabels in draadgoten en draai de anti-losse schroeven vast

7. Inschakeltest: controleer de continuïteit van het beeld en wordt na bevestiging in gebruik genomen

Vloerstaande installatiestappen

1. Kolommen monteren: Verbind de linker- en rechterkolom met de onderste kruisbeugels, installeer verstelbare voetkussens

2. Niveau-aanpassing: Draai de voetkussentjes voor hoogte-aanpassing, kalibreer met waterpas

3. Voeg diagonale schoren toe: Verplichte diagonale schoren voor hoogtes van meer dan 2 m ter versteviging

4. Schermmontage: Volg stap 3–5 van de procedure voor wandmontage

5. Definitieve vergrendeling: Draai alle verbindingsbouten vast en schakel de voeding in om te testen

Toepasselijke scenario's

Vergelijking met traditionele monturen

Veelgestelde vragen

Vraag 1: Op welke maten videowandpanelen past deze houder?

A: Compatibel met reguliere 46", 49" en 55" videowandpanelen. Voor andere formaten (43", 65"), bekijk onze speciale modellen of neem contact op voor maatwerk.

Vraag 2: Is het lastig om gedeeltelijk defecte panelen te vervangen?

A: Onafhankelijk hangend ontwerp maakt afzonderlijke demontage van afzonderlijke panelen mogelijk zonder de stabiliteit van de hele videomuur te beïnvloeden.

Vraag 3: Kan de houder op gebogen LCD-verbindingspanelen passen?

A: Standaard videowandbeugels hebben een platte structuur. Voor gebogen LCD-panelen zijn gebogen adapters vereist. Bied krommingsradius en verbindingsradiaal aan voor aangepaste verwerking van gebogen armen.

Vraag 4: Wat is de maximale schermbelastingscapaciteit en veiligheidsfactor?

A: Ontworpen draagvermogen met één paneel: 80 kg (destructieve testbelasting ≥ 160 kg), veiligheidsfactor ≥ 2,0. Het zwaarste mainstream 55” paneel weegt ca. 30 kg, 65” tot 45 kg, beide ver onder de ontwerplimiet. Controleer vóór de installatie nog steeds het werkelijke draagvermogen van de muur of de grond.

Vraag 5: Hoe kies ik tussen aan de muur gemonteerde en staande modellen?

A:

• Beton/massieve bakstenen muur → Wandmontage (lage kosten, ruimtebesparend)

•Glas/marmer/lichtstalen kielwand (boren niet toegestaan) →Vloerstaand (geen decoratieschade)

•Mobiel gebruik op meerdere locaties →Mobiele trolleysteun (met zwenkwielen)

Q6: Is het compatibel met schermen van andere merken (Samsung/LG/BOE)?

EEN: Ja. VESA-montagegaten bestrijken 200×200 mm tot 800×600 mm, compatibel met meer dan 95% van de 46-55" commerciële videowandpanelen op de markt. Adapterplaten of aangepaste bewerking beschikbaar voor speciale gatenpatronen.
