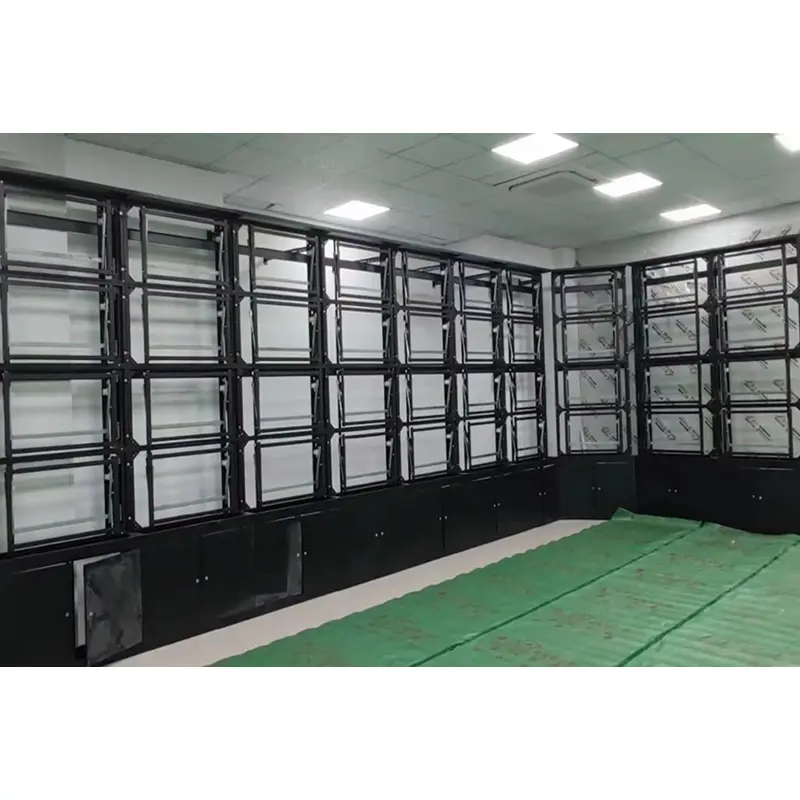

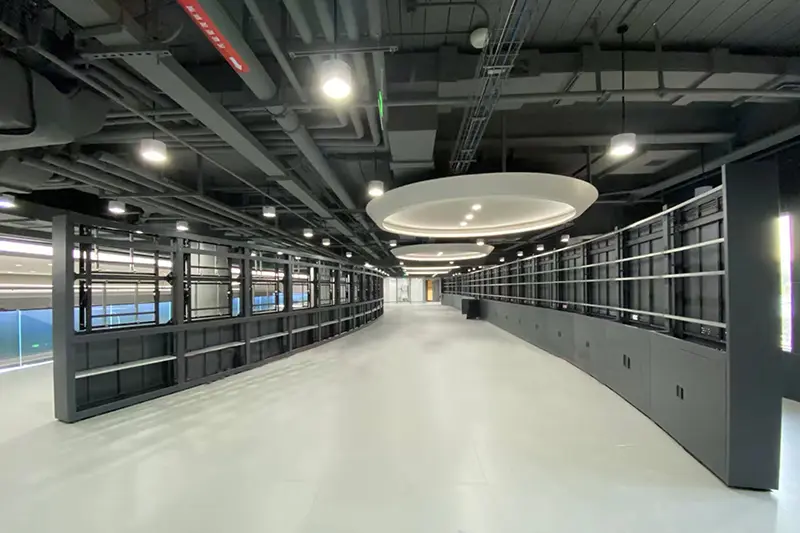

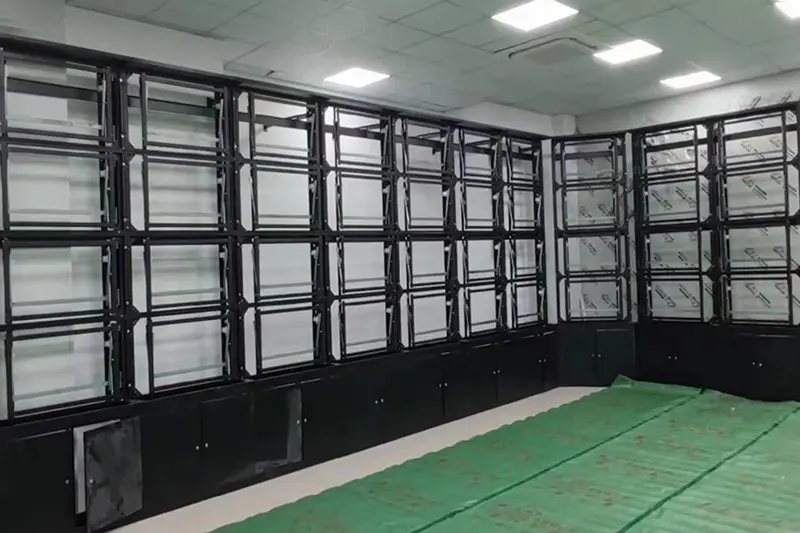

55-inch videomuurbeugel

De 55-inch videowallbeugel is een nauwkeurig installatiesysteem dat is ontworpen om een ​​perfecte visuele uitlijning te bereiken. 55-inch beeldschermen met smalle randen zijn zeer gevoelig voor uniformiteit van de naden; Standaardbevestigingen hebben vaak last van terugveren na aanpassing of positionele verschuivingen als gevolg van temperatuurschommelingen. Dit product is voorzien van een mechanisme voor fijnafstelling met twee moeren, dat een verstelbereik biedt van ±10 mm (verticaal en horizontaal) en ±6 mm (diepte); het biedt tactiele, nauwkeurige controle en zorgt ervoor dat er geen drift ontstaat zodra het is vergrendeld. Het is bij uitstek geschikt voor hoogwaardige commerciële toepassingen die naadloze beelden vereisen, zoals achtergronden voor tv-studio's, grootschalige digitale kunsttentoonstellingen in musea en flagshipstore-muren.

Waarom een ​​speciale beugel nodig is voor 55-inch videomuren

Productvoordelen

✅ Compatibel met zware belastingen: verdikte profielen en verstevigingsribben zorgen voor een 30% hoger draagvermogen op één punt dan beugels van 49 inch, zonder zettingen na langdurig gebruik.

✅ Stabiele verbindingsopeningen: onafhankelijke vergrendeling voor elk paneel in combinatie met borgmoeren voorkomt verplaatsing veroorzaakt door temperatuurschommelingen en kleine trillingen.

✅Hoge installatietolerantie: horizontale waterpassen die vooraf zijn geïnstalleerd op dwarsbalken en geleidehellingen op haakingangen maken montage door één persoon van zware 55-inch panelen eenvoudig mogelijk.

✅Brede compatibiliteit: ondersteunt VESA-gatenpatronen van 600×400 mm en 800×400 mm, compatibel met reguliere merken 55-inch videowandpanelen.

✅Superieure weerbestendigheid: poedercoating van buitenkwaliteit voor gebruik in semi-buitenshuis.

Materiaal- en structurele specificaties

Belangrijkste vergelijking met beugels van 46 inch en 49 inch

Kernfuncties

1. Zwaar drukbestendig frame, aangepast voor zware 55-inch panelen

De hoofdbalk is gemaakt van koudgewalst staal van 2,8 mm en de kolomdoorsnede is verbreed tot 60 x 40 mm (30% groter doorsnedeoppervlak dan de 49-inch beugel). Ontworpen voor een belasting van één paneel van ≥80 kg, terwijl het werkelijke paneelgewicht slechts varieert van 25 tot 35 kg, biedt het voldoende veiligheidsmarge zonder buigen, torsie of verzakking tijdens langdurig ophangen.

2. Zeer nauwkeurige 6-voudige fijnafstelling met anti-rebound-vergrendeling

Het verticale en horizontale verstelbereik bedraagt ​​±10 mm, afstelling voor-achter ±6 mm, superieur aan 46-inch en 49-inch modellen. De dubbele anti-losse moerstructuur zorgt voor duidelijke afstelfeedback en nul-drift na vergrendeling. Lasspleten blijven op lange termijn stabiel, zelfs bij temperatuurschommelingen van -10℃ tot 50℃ of kleine trillingen.

3. Anti-torsie hulphaken om torsie van grote panelen te elimineren

Hoge 55-inch panelen hebben de neiging horizontaal te draaien onder hun eigen gewicht, wat resulteert in ongelijkmatige spleethoogtes. Aan de achterkant van elk paneel zijn twee zijdelingse stoppers geïnstalleerd om torsie volledig te voorkomen, waardoor een hoogteverschil aan beide uiteinden van de verbindingsspleten ≤0,3 mm wordt gegarandeerd.

4. Dubbele montagemodi: wandmontage en vloerstaand

• Wandmontage: voor betonnen en massieve bakstenen muren, vastgezet met M12 expansiebouten (groter dan M10 bouten gebruikt voor 46/49-inch beugels)

•Vloerstaand: Uitgerust met optionele heavy-duty verstelbare voetkussens en dwarsstangen aan de onderkant om te voorkomen dat kolommen naar buiten kantelen, geschikt voor locaties waar boren in de muur niet beschikbaar is

5. Onderhoudsontwerp voor snelle demontage, bedienbaar door één persoon

Dubbellaagse boven- en onderhaken met geleidehellingen verbinden ophangplaten en dwarsbalken. Panelen kunnen worden verwijderd door ze 10 mm omhoog te tillen en vervolgens naar buiten te trekken, te bedienen door één enkele medewerker. Aan de achterkant van de beugel zijn onderhoudsopeningen gereserveerd voor het gemakkelijk aansluiten en loskoppelen van kabels.

6. Weerbestendigheid op buitenniveau voor scenario's voor semi-buitengebruik

Poedercoating voor buiten doorstaat een zoutsproeitest van 120 uur (versus 72 uur voor gewone beugels). Toepasbaar op semi-buitenruimtes zoals verkeersinformatiekiosken, buitenreclameschermen en dakranden van stadions, bestand tegen roest en vervaging.

Installatiestappen

Twee werknemers nodig; installatie van een set met 4 panelen duurt 2,5–3 uur (30% langer dan kleinere maten vanwege het hogere gewicht)

1. Onderzoek ter plaatse

Meet de wandafmetingen, bevestig het wandtype (beton/massieve baksteen/lichtgewicht muur), bepaal het indelingsplan (bijvoorbeeld 3×3) en markeer de montageposities van het frame.

2. Bevestiging van het hoofdframe

• Aan de muur gemonteerd: installeer horizontale balken (één per rij) die aan de muur zijn bevestigd met M12-expansiebouten op een afstand van ≤600 mm van elkaar

•Vloerstaand: monteer de linker- en rechterkolommen plus onderste dwarsbeugels, bevestig ze aan de grond met M12 expansiebouten en verstevig de kolommen met diagonale beugels

Kalibreer horizontale en verticale niveaus herhaaldelijk met een niveaumeter om een ​​stabiele basis te garanderen.

3. Hangplaten vooraf monteren

Bevestig ophangplaten voor fijnafstelling aan de VESA-gaten (600×400 of 800×400) aan de achterkant van 55-inch panelen en houd de platen horizontaal.

4. Monteer de panelen één voor één

Begin vanaf de onderste rij, schuif de paneelhaken in de balkgleuven via geleidehellingen en maak de onderste grendels vast. Er wordt aanbevolen dat twee werknemers zware 55-inch panelen optillen en de haken uitlijnen.

5. Precisiefijnafstelling

Pas de 6-voudige vijzelschroeven (verticaal/horizontaal/voor-achter) aan met de meegeleverde inbussleutel, gebruik anti-torsiestoppers om horizontale openingen te garanderen met een beoogde verbindingsopening≤0,5 mm.

6. Kabelbeheer

Leid de draden langs de kabelgoten aan de zijkant, scheid sterke en zwakke stroomkabels en maak gebruik van onderhoudsopeningen aan de achterkant voor later onderhoud.

7. Definitieve vergrendeling

Draai de dubbele anti-losse moeren van alle units vast en inspecteer de algehele stabiliteit volledig.

8. Inschakeltest

Weergave-effecten inschakelen en debuggen; in gebruik genomen zodra de lasprestaties aan de vereisten voldoen.

Toepassingsscenario's en aanbevolen configuraties

Veelgestelde vragen

Vraag 1: Kan het horizontale niveau van de panelen na montage individueel worden aangepast?

EEN: Ja. De ophangplaat van elk paneel is onafhankelijk ontworpen met verticale en horizontale fijnafstemming; posities kunnen zelfs na installatie worden gewijzigd via vijzels.

Vraag 2: Kunnen de lasafmetingen worden aangepast aan de omstandigheden ter plaatse?

A: De modulaire structuur ondersteunt een vrije combinatie van rijen en kolommen om videowall-matrices van elke grootte te bouwen, afhankelijk van de projectvereisten.

Vraag 3: Zal ​​de 55-inch videowallbeugel vervormen of losraken bij langdurig, dagelijks gebruik?

A: Hoogwaardige staalmaterialen plus beschermende coating voorkomen structurele vervorming en loskomen onder normale binnenomstandigheden.

Vraag 4: Welk gereedschap is nodig voor de installatie?

A: Klopboormachine / elektrische hamer (boren van 12 mm en 14 mm), waterpas, steeksleutel van 8–10 mm, inbussleutel van 4 mm/5 mm, meetlint, markeerstift.

Vraag 5: Kan de 55-inch beugel door elkaar worden gebruikt met 49-inch / 46-inch beugels?

A: Uitwisseling wordt niet aanbevolen. 55-inch panelen wegen 30% meer en zijn ongeveer 15 cm hoger met een ander zwaartepunt. Deze beugel is voorzien van gerichte upgrades: dikkere hoofdbalk (2,8 mm vs. 2,0 mm), bredere kolomdoorsnede (60 x 40 mm vs. 50 x 30 mm), groter verstelbereik (±10 mm vs. ± 6 mm) en M12 expansiebouten (vs M10). Speciale modellen worden sterk aanbevolen.
