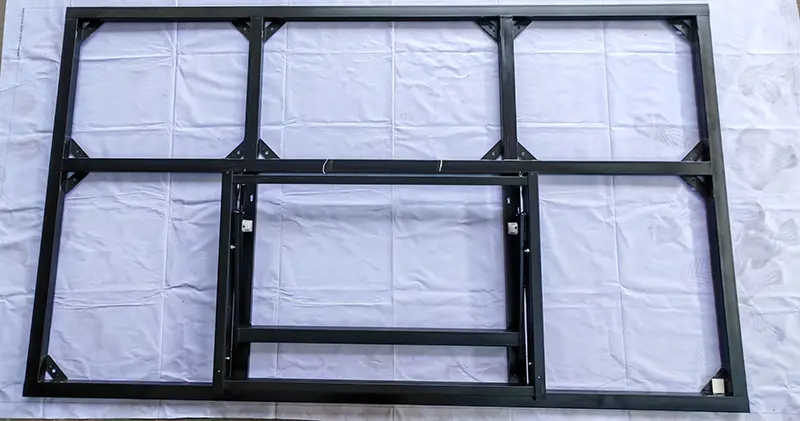

LCD 100-inch verticale hydraulische beugel

De verticale hydraulische LCD-beugel van 100 inch is een extra zwaar ondersteuningssysteem ontworpen voor gigantische LCD-schermen van 100 inch (ook compatibel met 102/105-inch modellen). In tegenstelling tot beugels voor 98-inch en kleinere schermen weegt een kaal 100-inch scherm doorgaans meer dan 130 kg en is hij bijna 2,2 meter hoog, wat niet veilig kan worden ondersteund door alleen wandmontage. Dit product heeft een hybride structuur die een dragende hulpmuur en vloersteun combineert. De meeste verticale belasting wordt overgebracht naar de grond, terwijl de muur alleen dient om kantelen te voorkomen en de positionering te fixeren.

Materialen en vakmanschap

1. Hoofdframe:

Verdikte en verbrede koudgewalste staalplaten met verstevigingsribben voor een hoger draagvermogen en torsieweerstand zonder vervorming.

2. Hydraulisch systeem:

Dubbele hydraulische dempingscomponenten van industriële kwaliteit bieden gelijkmatige ondersteuning, soepel heffen en stille buffering.

3. Montage van de hangende plaat:

Op maat gemaakte, verbrede VESA verticale ophangplaat voor 100-inch schermen, compatibel met standaard montagegaten voor grote schermen.

4. Veiligheidsbescherming:

Meerdere anti-valsluitingen plus anti-slip schokabsorberende rubberen pads om onbedoeld laten vallen te voorkomen.

5. Bevestigingsfittingen:

Nationale standaard verdikte en verlengde expansiebouten om de wandspanning gelijkmatig te verdelen voor een stevigere installatie.

Productvoordelen

1. Aangepast voor gigantische schermen:

Exclusief geoptimaliseerd voor verticale montage van 100 inch, stabieler en beter passend dan universele beugels.

2. Arbeidsbesparend hydraulisch systeem:

Moeiteloze aanpassing om het scherm en de poorten te beschermen.

3. Lage onderhoudskosten:

Ontwerp met snelle demontage, bedienbaar zonder professionele technici.

4. Ruimtebesparend:

Wandomsluitend verticaal ontwerp met minimale horizontale voetafdruk, ideaal voor lobby's, gangen en tentoonstellingshallen.

5. Brede toepasbaarheid:

Werkt voor conferenties, tentoonstellingen, winkelcentra, ziekenhuizen, overheidsgebouwen, media-industrieën en meer.

Vergelijking van exploitatie- en onderhoudskosten met traditionele beugels

Wandvereisten en installatiespecificaties

Kritieke veiligheidswaarschuwing

Een 100 inch scherm weegt ruim 90 kg. Onjuiste wandtypes kunnen ertoe leiden dat het scherm valt, wat kan leiden tot verlies van eigendommen en persoonlijk letsel.

Toegestane muurtypes (aan alle vereisten moet tegelijkertijd worden voldaan)

Verboden muurtypes (installatie ten strengste verboden)

Vereiste gereedschappen en aantal installateurs

Installatiestappen

1. Muurinspectie: Controleer of de muur van massief beton of baksteen is met een gekwalificeerde dikte.

2. Positionering en markering: gebruik een laserwaterpas om de verticale middellijn te tekenen en 8 boorpunten te markeren.

3. Boren en gaten reinigen: Boor gaten op een diepte≥100 mm met een elektrische hamer, verwijder het vuil en plaats M10-expansiebuizen.

4. Basisbevestiging: Monteer de muurbasis, draai stap voor stap 8 expansiebouten vast en controleer de verticale stand.

5. Installatie van de VESA-ophangplaat: Bevestig de verbrede VESA-plaat aan de achterkant van het 100-inch scherm (compatibel met gatenpatronen 600×400, 800×600, 900×600).

6. Voorbereidingen voor het ophangen van het scherm: Inspecteer de hydraulische stangen en veiligheidsgrendels; stel het hefplatform af op installatiehoogte.

7. Monteer het scherm: Twee werknemers tillen het scherm op, terwijl één operator de haken begeleidt om uit te lijnen met de basissleuven en langzaam te laten zakken.

8. Veiligheidsgrendels vergrendelen: Maak de hoofdgespen, de veiligheidssloten aan de zijkant en de met de hand gedraaide anti-kantelschroeven achtereenvolgens vast.

9. Kabelbeheer en -afstelling: Leid kabels naar het magnetische kabelcompartiment en pas de kantelhoek aan voor de optimale kijkpositie.

10. Laatste inspectie: Schud het scherm om er zeker van te zijn dat het niet los zit en controleer alle vergrendelingen.

Toepasselijke scenario's

Bedrijfskantoor

Grote schermen in de vergaderruimte, welkomstdisplays bij de receptie, tentoonstellingswanden voor bedrijfscultuur

Commerciële weergave

Winkelreclameschermen, demoschermen voor merktentoonstellingen, digitale posterschermen voor winkels

Overheid en openbare diensten

Schermen voor het vrijgeven van informatie in overheidshallen, gidsschermen voor ziekenhuizen, begeleidingsschermen voor beurslocaties

Media en livestreaming

Verticale gigantische schermen voor korte video-livestreaming, displays voor zelfmedia-inhoud, studio-informatieschermen

Onderwijs en opleiding

Campusbulletinschermen, demoschermen voor trainingsruimtes, interactieve displays voor opleidingsinstellingen

Veelgestelde vragen

Vraag 1: Wat is het maximale draagvermogen van deze 100-inch verticale beugel?

A: Gebouwd met verdikte, verbrede stalen platen en dubbele hydraulische ondersteuning, bereikt de maximale belasting 130 kg, wat het gewicht van alle soorten 100-inch grote schermen volledig dekt.

Vraag 2: Zal ​​het verticaal gemonteerde 100-inch scherm naar voren kantelen vanwege het naar voren verschoven zwaartepunt?

A: Het maakt gebruik van een speciale naar achteren gerichte zwaartekrachtstructuur met naar achteren verschoven ophangplaten om de lading naar binnen te verplaatsen, waardoor voorover kantelen en kromtrekken van de randen wordt geëlimineerd.

Vraag 3: Wat is de afstand tussen het scherm en de muur na verticale installatie?

A: De muuropening bedraagt ​​slechts 60 mm–85 mm, ultraslank en ruimtebesparend met een nette, minimalistische uitstraling.

Vraag 4: Is de beugel gevoelig voor vervorming tijdens transport?

A: Het beschikt over geïntegreerde gestempelde structurele onderdelen, een volledig versterkte verpakking en harde hoekbescherming, met sterke compressie- en valweerstand om vervorming tijdens het transport te voorkomen.

Vraag 5: Hoe kabels verbergen en later nieuwe draden toevoegen?

A: De beugel wordt geleverd met een ingebouwd magnetisch kabelcompartiment (60 cm B×120 cm H×4 cm D) met plaats voor 4 HDMI-kabels, 2 netsnoeren en 2 netwerkkabels. Het deksel is magnetisch bevestigd en kan zonder gereedschap worden geopend. Om kabels toe te voegen of te vervangen: trek de kap open, plaats nieuwe kabels erin en sluit de kap; het verwijderen van het scherm is niet nodig.

Vraag 6: Kan het horizontaal worden gemonteerd? Ondersteunt het horizontale niveauaanpassing?

A: Dit model ondersteunt alleen verticale montage, waarbij de structuur is geoptimaliseerd voor verticale zwaartekrachtverdeling op het scherm. Als schakelen tussen horizontale en verticale oriëntatie nodig is, koop dan onze roterende beugel. Voor horizontale uitlijning: kalibreer met een laserniveau tijdens basisinstallatie; fijne horizontale afstelling (±2°) is mogelijk na schermmontage.

Vraag 7: Is de beugel schokbestendig en geschikt voor gebieden die gevoelig zijn voor aardbevingen?

A: Het heeft trillingstests doorstaan ​​die aardbevingsfrequenties van magnitude 8 simuleren, zonder dat het scherm valt of losse vergrendelingen heeft. De anti-liftschotten en antislip rubberen pads in het zesvoudige veiligheidsslotontwerp zijn speciaal geoptimaliseerd voor trillingsomgevingen. Het is van toepassing op seismische zones, waaronder Japan, Taiwan, Chili, Turkije en Californië, VS.
