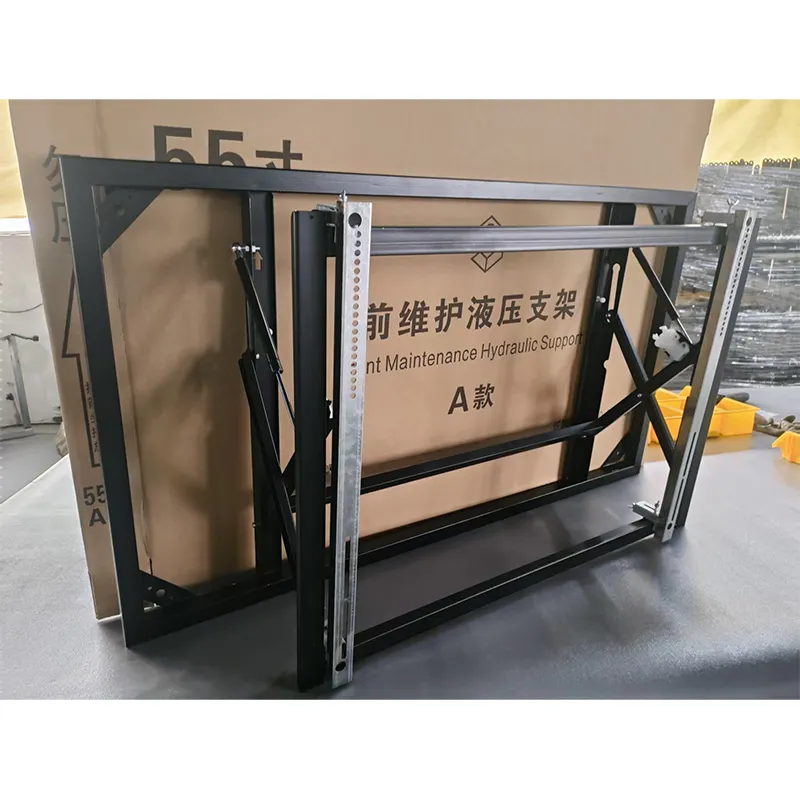

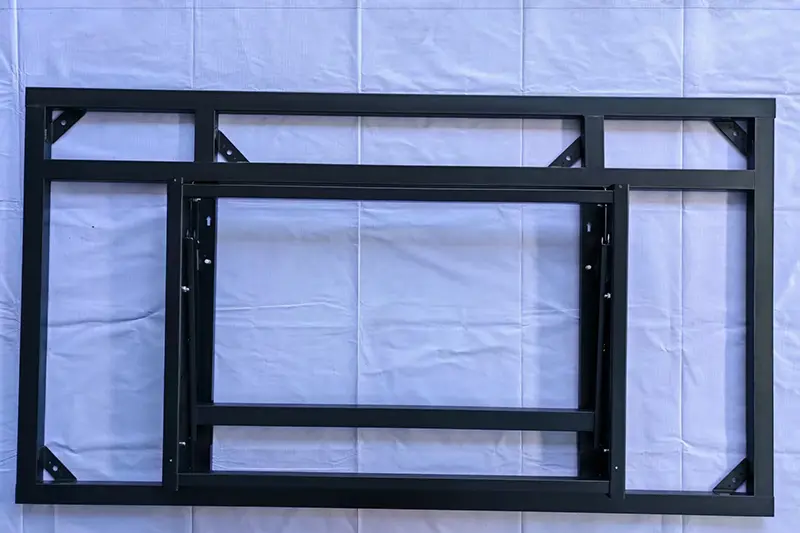

LCD 86-inch verticale hydraulische beugel

De verticale hydraulische LCD-beugel van 86 inch is op maat gemaakt voor aan de muur gemonteerde verticale installatie van 86-inch LCD-schermen en maakt gebruik van 2,5 mm verdikte stalen platen en een dubbel hydraulisch stangensysteem, geïntegreerd met een dragende structuur met vier haken en steunplaten, vijf anti-valsloten en een verborgen kabelbeheercompartiment. Het ondersteunt hydraulische pitchaanpassing en snelle demontage, met een maximaal draagvermogen van 120 kg, ideaal voor verticale scherminstallatiescenario's in grote vergaderruimtes, commandocentra, digitale beurshallen en meer.

Kernstructuur en materialen

1. Hoofdframe:

Verdikte koudgewalste staalplaten met hoge sterkte plus staanders van versterkte aluminiumlegering, integraal gevormd voor anti-vervormingsprestaties en verbeterd draagvermogen

2. Hydraulische componenten:

Industriële hydraulische cilinders met lange slag, stabiele buffering en gelijkmatig verdeelde lagerdruk voor het moeiteloos heffen van grote schermen

3. Montage van de hangende plaat:

Verbrede VESA verticale ophangplaat exclusief voor 86-inch schermen, compatibel met reguliere gatenpatronen, waaronder 400×600 en 600×800

4. Veiligheidsstructuur:

Drievoudige anti-valvergrendelingen plus antislip schokabsorberende rubberen pads om onbedoeld losraken te voorkomen en het beeldschermpaneel te beschermen

5. Bevestigingsfittingen:

Nationale standaard verdikte expansiebouten voor gelijkmatige muurspanning en stevigere installatie

Productvoordelen

1. Aangepaste structuur voor extra grote schermen

Geoptimaliseerd mechanisch ontwerp exclusief voor 86-inch verticale montage, stabieler, beter passend en veiliger dan universele beugels. Op de belangrijkste spanningspunten zijn verstevigingsribben toegevoegd om vervorming na langdurig gebruik te voorkomen.

2. Dubbele hydraulische stangen – arbeidsbesparende en redundante veiligheid

Een 86-inch scherm weegt zwaar; enkele hydraulische stangen vereisen extra kracht tijdens het afstellen en zijn gevoelig voor olielekkage. Parallelle dubbele stangen zorgen voor gelijkmatig verdeelde demping voor eenvoudige aanpassing. Mocht de ene hengel defect raken, dan kan de andere alsnog ondersteuning bieden voor een hogere veiligheid.

3. Vijflaagse valbeveiliging

Gecombineerde hoofdgesp, extra vergrendeling, anti-lift schot, met de hand gedraaide anti-lift schroeven en antislip rubberen pads, geschikt voor commerciële omgevingen met veel voetverkeer.

4. Lage bedrijfs- en onderhoudskosten

Scherm verwijderen zonder gereedschap: Ontgrendel de veiligheidsgrendels, draai de handschroeven en til het scherm naar boven.

Gereserveerde onderhoudsgaten op zijpanelen: Achterkabels kunnen worden onderhouden zonder het scherm te verwijderen.

Magnetisch kabelbeheercompartiment: kabels kunnen zonder gereedschap worden toegevoegd of vervangen.

5. Hoog ruimtegebruik

Het aan de muur gemonteerde verticale ontwerp neemt minimale horizontale ruimte in beslag, perfect voor smalle ruimtes zoals gangen, lobby's en liftingangen.

6. Breed toepassingsbereik

Van toepassing op conferenties, tentoonstellingen, winkelcentra, ziekenhuizen, overheidsgebouwen, livestreamingstudio's en andere scenario's.

Installatiestappen (exclusief voor 86-inch verticale montage)

1. Controleer het draagvermogen van de muur, kalibreer de verticale middenlijn met een waterpas en markeer de boorposities

2. Boor gaten, installeer verdikte expansiebouten en bevestig de hoofdbasis om de verticaliteit en stevigheid te garanderen

3. Monteer de verbrede VESA-ophangplaat in de standaardgaten aan de achterkant van het 86 inch scherm

4. Lijn het scherm uit met de klemgleuven van de beugel en hang het langzaam op; het hydraulische systeem zorgt voor automatisch lageren en bufferen

5. Maak de drievoudige valbeveiligingssloten vast en controleer op losheid

6. Leg de kabels in verticale kabelkanalen en pas de hoogte en hellingshoek aan

7. Voer een volledige stabiliteitsinspectie uit voordat u het apparaat in gebruik neemt

Toepasselijke scenario's

Veelgestelde vragen

Vraag 1: 86-inch schermen zijn zwaar. Kan de beugel ze stabiel ondersteunen zonder vervorming?

EEN: Ja. Er zijn strenge belastingtests uitgevoerd. Het hoofdlichaam maakt gebruik van 2,5 mm verdikte stalen platen met verstevigingsribben op de belangrijkste spanningspunten, die geen vervorming vertonen bij een statische eindbelasting van 150 kg. De meeste reguliere commerciële 86-inch schermen (Sony, Samsung, LG, enz.) wegen 55-70 kg, ver onder de ontwerpbelastingslimiet. Het wordt aanbevolen om de schroefdichtheid elke zes maanden te controleren.

Vraag 2: Wat zijn de voordelen van dubbele hydraulische stangen ten opzichte van enkele stangen?

A: Twee kernvoordelen: ① Uniforme demping: zware 86-inch schermen vereisen een hoge dempingskracht van enkele stangen, waardoor aanpassing arbeidsintensief wordt en het risico op olielekkage toeneemt. Parallelle dubbele stangen verdelen de spanning gelijkmatig voor een soepelere werking. ② Redundante veiligheid: als één hydraulische stang defect raakt, kan de andere nog steeds basisondersteuning bieden, een veiligheidsfunctie die niet beschikbaar is bij ontwerpen met één stang.

Vraag 3: Moet er gereedschap worden gebruikt om het scherm te verwijderen?

A: Er is geen gereedschap nodig voor het demontagemechanisme van het scherm; u hoeft alleen maar de veiligheidsgrendels om te draaien en de anti-lifthandschroeven te draaien om het scherm op te tillen. 86-inch schermen wegen echter 55-70 kg, dus twee operators worden sterk aanbevolen. Voor kabelonderhoud (bijvoorbeeld het aansluiten/loskoppelen van HDMI-kabels) is het verwijderen van het scherm niet nodig dankzij de gereserveerde onderhoudsgaten aan de zijkant.

Vraag 4: Hoe kan ik nieuwe kabels toevoegen nadat ik de bedrading heb verborgen?

A: Zeer handig. Het deksel van het kabelcompartiment is magnetisch bevestigd en kan zonder gereedschap worden geopend. Voeg kabels toe of vervang ze door de kap open te trekken, de draden naar binnen te leiden en deze te sluiten; demontage van het scherm is niet nodig.

Vraag 5: Welke wandtypes zijn geschikt voor de 86-inch scherminstallatie?

A: Alleen massieve betonnen muren of massieve bakstenen muren zijn aanvaardbaar. Gipsplaten, lichte stalen kielwanden en holle blokwanden kunnen het gewicht van een 86-inch scherm niet veilig dragen. De meegeleverde verdikte keilbouten zijn speciaal ontworpen voor betonnen en massieve bakstenen muren. Een professionele inspectie ter plaatse wordt geadviseerd als het wandtype onzeker is.

Vraag 6: Hoe zwaar is een echt 86-inch scherm en hoeveel installatieprogramma's zijn er nodig?

A: De meeste reguliere 86-inch commerciële schermen wegen netto 55-70 kg. Eén persoon kan de muurbasis monteren, terwijl voor het ophangen van het scherm twee werknemers nodig zijn (één die het scherm vasthoudt, één die de haken uitlijnt). Om persoonlijk letsel te voorkomen wordt aanbevolen om hijsapparatuur of machines te hijsen.
